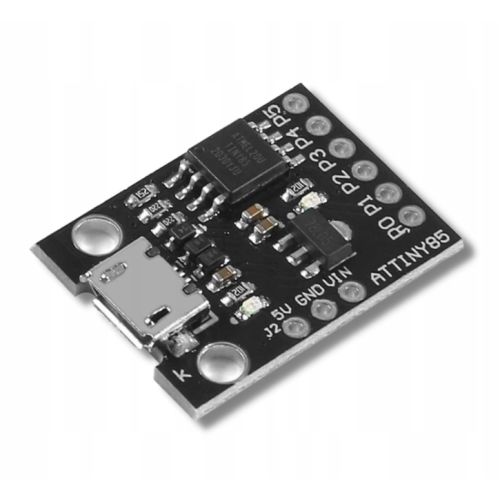

Digispark ATtiny85, mikro USB

Digispark ATtiny85 Vývojová doska

Vývojová miniatúrna doska založená na ATtiny85 predstavuje cenovo výhodnú a kompaktnú alternatívu k Arduinu a ponúka o niečo menší výpočtový výkon. Je kompatibilná s rôznymi shieldami pre vylepšenú funkčnosť a bezproblémovo sa integruje so známym Arduino IDE, vďaka čomu je vynikajúcim vstupným bodom do sveta elektroniky mikrokontrolérov.

Vďaka vstavanému rozhraniu USB je programovanie tohto mikrokontroléra jednoduché a podobné používaniu Arduina, pričom na vývoj využíva známe Arduino IDE. V podstate ide o klon Digispark a dodáva sa so 6 všestrannými portami, ktoré je možné konfigurovať prostredníctvom Arduino IDE. Tieto porty môžu fungovať ako 6 digitálnych I/O pinov, 4 analógové vstupy alebo 3 PWM výstupy. Doska ponúka flexibilné možnosti napájania a funguje hladko buď s pripojením mikro USB, alebo s externým zdrojom napájania v rozsahu od 7 do 16 voltov jednosmerného prúdu.

Technické špecifikácie:

• Podpora pre Arduino IDE 1.0+ (OSX/Windows/Linux).
• Napájanie cez USB 5V alebo externý zdroj 7-16V (automatický výber).
• Integrovaný regulátor 150mA 5V.
• Vstavaný USB a sériový port (ladenie).
• 6 I/O pinov (2 sú určené pre pripojenie k USB, iba ak váš program aktívne komunikuje cez USB, inak môžete použiť všetkých 6, aj keď programujete cez USB).
• 8kB Flash pamäť (približne 6kB po bootloaderi).
• I2C a SPI (okrem USI).
• PWM na 3 pinoch (viac možností so softvérovým PWM).
• ADC na 4 pinoch.
• LED dióda napájania a testovacie/stavové LED diódy.

Návod na použitie:

1. Stiahnite si IDE:
   Odkaz na stiahnutie: https://www.arduino.cc/en/software/
2. Stiahnite si ovládač USB čipu:
   Odkaz na stiahnutie: (Windows): https://github.com/digistump/DigistumpArduino/releases/ použite Digistump.Drivers.zip
3. Súbor rozbaľ a spusť inštaláciu súborom DPinst.exe pre 32bit Windows, alebo DPinst64.exe pre 64bit Windows.
4. Spusť Arduino IDE a v menu Súbor –> Vlastnosti do zoznamu Správca dalších dosiek URL pridaj tento riadok: https://raw.githubusercontent.com/digistump/arduino-boards-index/master/package_digistump_index.json pripadne https://github.com/SpenceKonde/ATTinyCore
5. Potom v menu Nástroje –> Vývojová doska –> Manažér dosiek vyhľadaj Digistump AVR Boards a balíček nainštaluj. Po úspešnej inštalácii v menu Nástroje –> Vývojová doska vyber dosku Digispark (Default – 16.5mhz).
6. Pripoj dosku USB káblom a v Správcovi zariadení by sa mala objaviť položka libusb-win32 devices a pri jej rozbalení položka Digispark Bootloader. Je možné, že pri pripojení dosky dôjde k doinštalovaniu ovládačov.

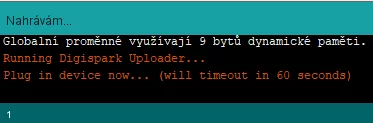

Ešte je potrebné upozorniť na to, že pred každým programovaním dosky musí byť doska odpojená z USB portu a pripája sa až v okamihu požiadavky programovania, inak sa program do dosky nepodarí nahrať. Presný okamih pripojenia dá Arduino IDE vedieť hneď po kompilácii:
